Zaveďte do domácí kabeláže až 16 transpondérů DVB-C (QAM) a implementujte až 24 transpondérů DVB-S/S2/S2X. Křížové transpondérové remixování služeb, Pay TV a napájení IPTV (multicast, unicast, HLS, SRT) nepředstavují překážku.
Hlavní stanice RESI generuje až 16 DVB-C transpondérů s velkou šířkou pásma díky modulaci QAM256 a přenosovou rychlostí až 7000 Sym/s. Hlavní stanice je spravována vzdáleně pomocí našeho nástroje DDM pro Windows, Linux nebo MAC přes IP V4 nebo IP V6.
Bez ohledu na to, zda se jedná o hotel, obytnou budovu s více jednotkami, výletní loď nebo studentskou rezidenci. Existuje mnoho scénářů, kdy je příjem SAT možný bez problémů, ale pak se kabeláž stává problematickou. Nově položené nebo staré kabely se rychle stanou překážkami.S hlavní stanicí RESI si ušetříte drahé kabelové připojení nebo následné pokládání koaxiálních kabelů a jednoduše přivedete převedený SAT signál nebo IPTV do vaší domovní koaxiální kabeláže.
Zejména v hotelovém průmyslu lze zaručit komplexní dodávku všech pokojů využitím integrovaných CI slotů a uzavřením hotelové smlouvy s příslušnými poskytovateli PayTV. Všechny hlavní stanice RESI jsou standardně vybaveny minimálně 4 CI sloty.

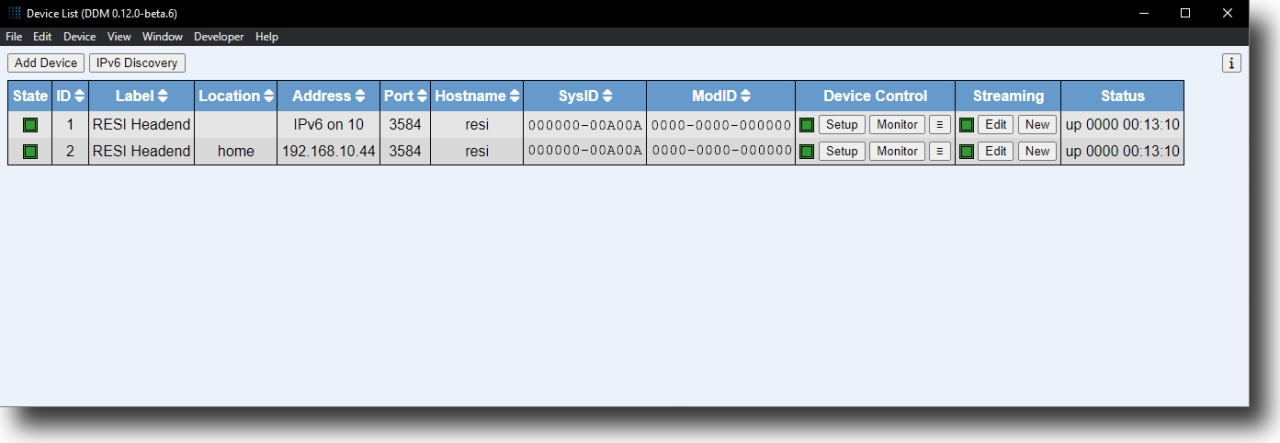

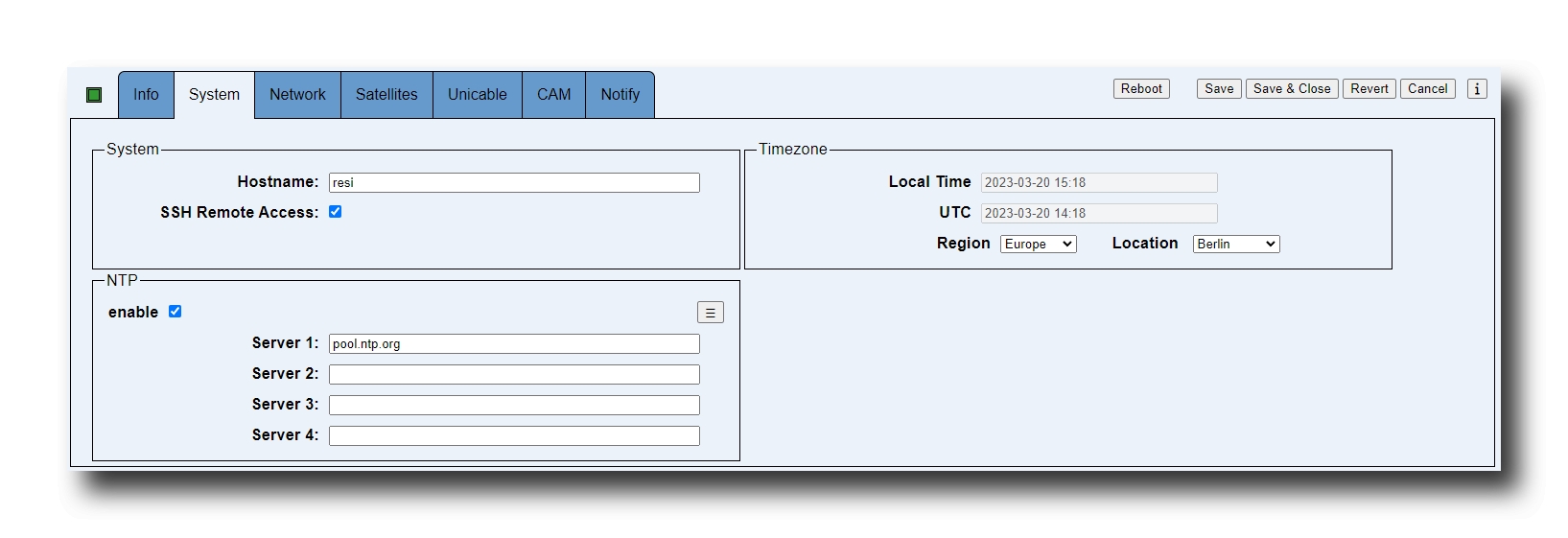

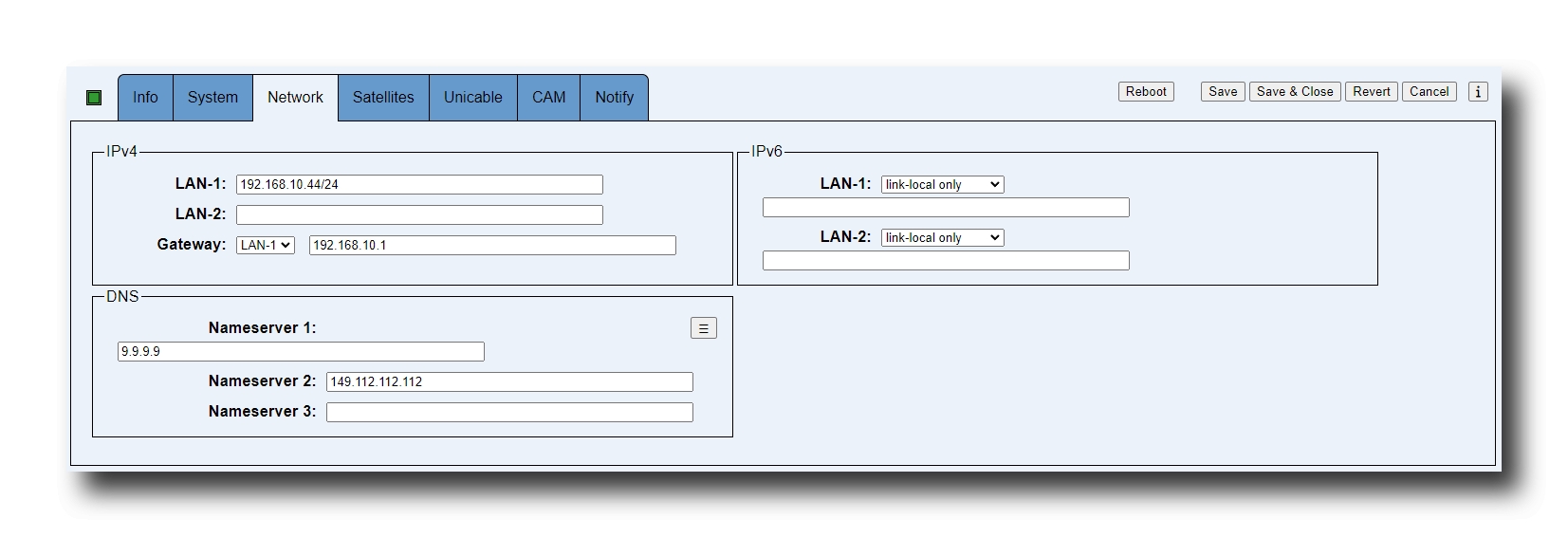

Lze pohodlně konfigurovat pomocí vzdáleného přístupu pomocí našeho softwaru DDM, který naváže připojení k hlavní stanici přes LAN přes IPV4 nebo IPV6. Prostřednictvím grafického uživatelského rozhraní lze nejen živě sledovat provozní stav, ale také provádět konfiguraci. Po výběru kanálů, které by měly být implementovány, jsou jednoduše distribuovány do příslušných nových DVB-C QAM transpondérů.

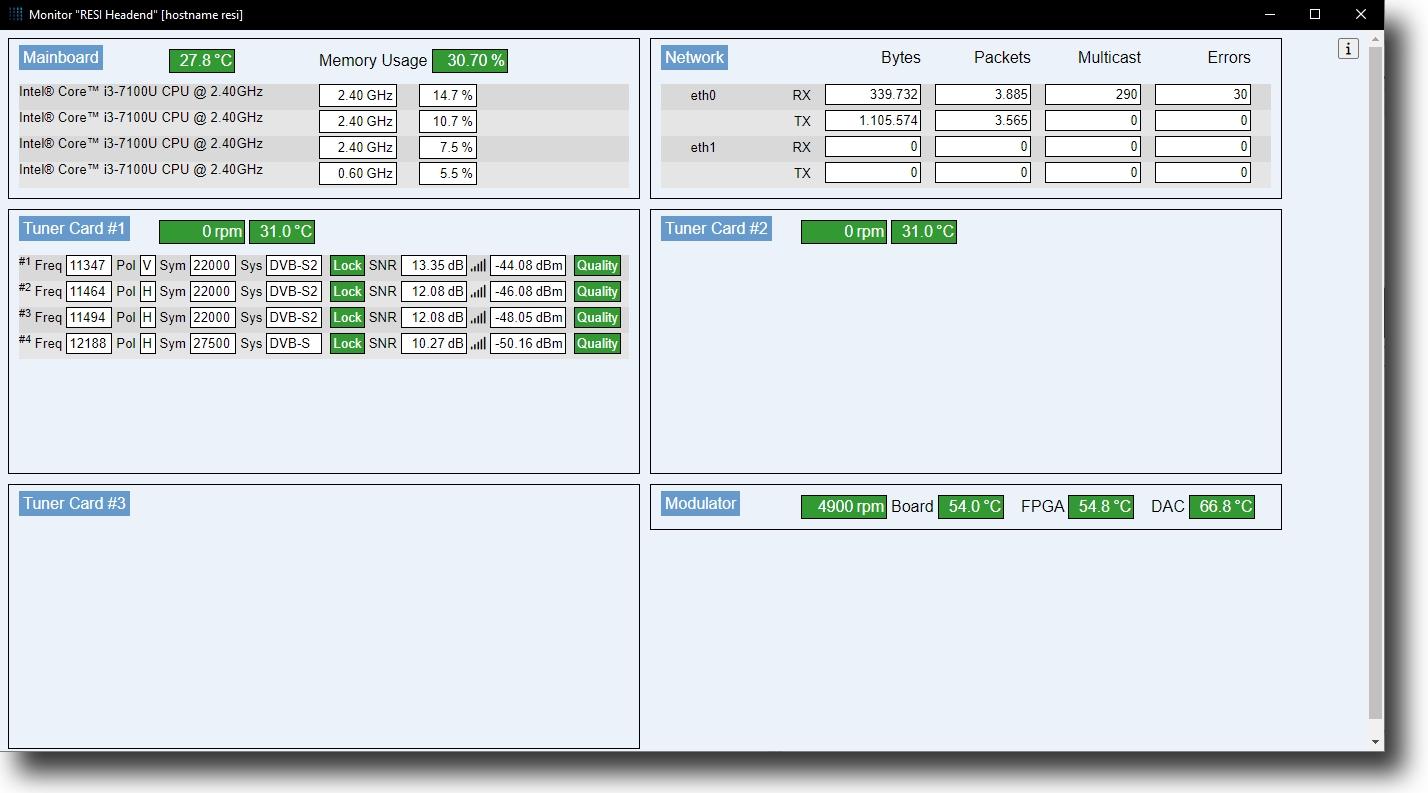

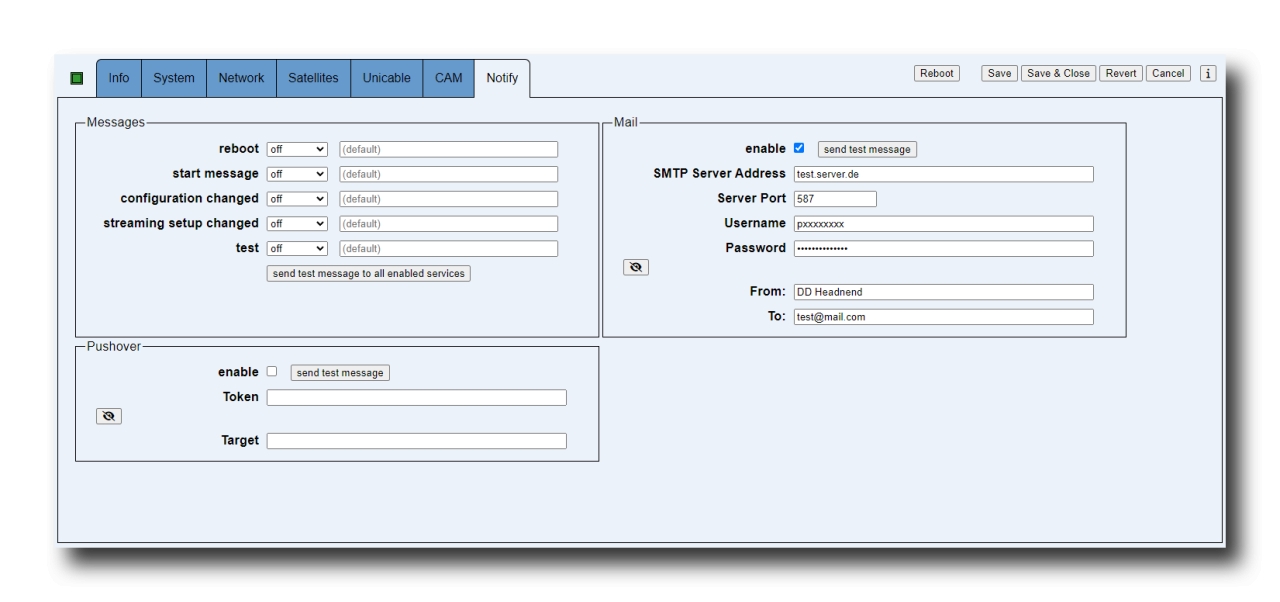

Není třeba cestovat k zákazníkovi, protože konfiguraci lze provést na dálku. Pomocí systému zpráv obdržíte okamžitou zprávu v případě poruchy. Není potřeba složitá měření na místě. Spravujte více hlavních stanic pro různé projekty nebo zákazníky přímo z centrály vaší společnosti. Změřte vstupy signálu, jako je síla signálu, SNR, BER atd., stejně jako výstupní výkon hlavní stanice prostřednictvím vzdáleného přístupu.
Online aktualizace jsou distribuovány stejně snadno jako konfigurace; jediným kliknutím můžete udržovat svou hlavní stanici vždy aktuální se všemi vylepšeními z naší strany a také systémovými a bezpečnostními aktualizacemi.
V 19" 1U průmyslovém krytu je hlavní stanice RESI uložena v serverové skříni, aby se ušetřilo místo.
Spotřeba energie hlavní stanice RESI je pouhých 40 wattů (plně vybavena až 24 výstupními transpondéry QAM a 24 tunery pro SAT vstupy)
Tento produkt byl vyvinut a vyroben v Německu a podléhá přísným kontrolám v oblasti kvality a ochrany životního prostředí. V našich sestavách nepoužíváme elektrolytické a tantalové kondenzátory. To prospívá ochraně životního prostředí a znamená mnohem delší životnost (MTBF 500 000 hodin a více).
DVB-S/S2/S2X Tuner
- 16/24 DVB-S/S2/S2X Tuner
- 16/24 Multi-Standard Demodulators
S2X Features
- QPSK:~951MSym
- 8PSK/8APSK:861MSym
- 16APSK:64.54MSym
- 32APSK:51.64MSym
- 64APSK:434MSym
- 128APSK:36.854MSym
- 256APSK:32.254MSym
- Annex M:5002MSym
1 Symbol rates were tested up to 85 MSymbols/s.
2 Not implemented yet.
4 The maximum DVB-S2/S2X LDPC-bitrate is limited to 720 Mbit/s. This bitrate is defined as symbol rate x bits/symbol, i.e. 8PSK 30 M symbols = 90 Mbit/s. The driver will assign the used bitrate dynamically. DVB-S-channels don't account for the limit.
Sensitivity (@25 MSym)
- QPSK 11/45:-89 dBm (20 dBµV)
- QPSK 1/2:-86 dBm (23 dBµV)
- 8PSK 9/10:-77 dBm (32 dBµV)
- 256APSK 3/4:-69 dBm (40 dBµV)
More Performance Features
- Signal stability: > 106 dbµV (-6 dBm)
- Isolation: 65 dB – 80 dB (depends of the signal strength)
DiSEeqC 2.0 Support

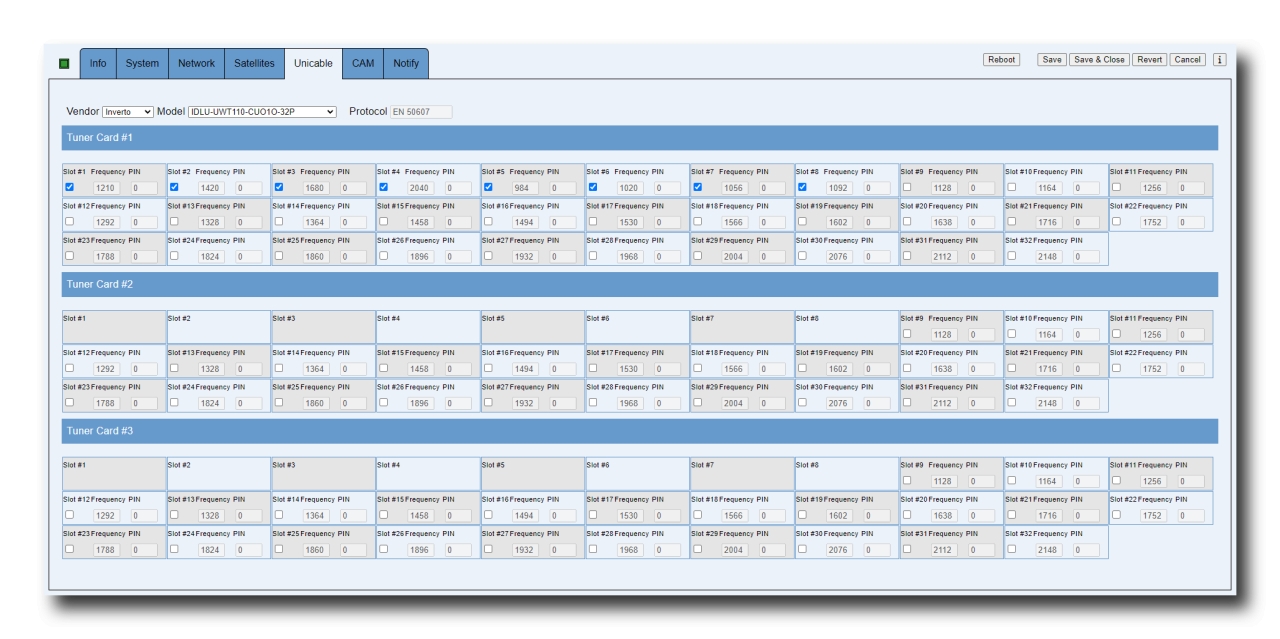

Unicable® SCR/Cenelec EN50494
- Supports up to 8 tuners with just one antenna cable.
- Using Unicable®/SCR/CENELEC EN50494 compliant LNB or multi switch.
JESS©/Cenelec EN50607
- Supports up to 32 tuners with just one antenna cable.
- Requirement: Unicable® II/JESS®/SCR/CENELEC EN50607 compliant LNB or multiswitch.
DVB-C headend umožňuje satelitní TV (přes modulační konverzi) na kabelových/anténních zásuvkách zapojených do série.
- Koncovou stanici DVB-C lze použít jako náhradu za širokopásmové kabelové připojení. Jedna satelitní parabola je dostatečná pro mnoho uživatelů.
U předávací stanice DVB-C lze stále používat starší koaxiální kabely. - V kombinaci s naším distribučním zesilovačem AMP X8 a EOC 1000/EOC 2000 lze stávající koaxiální kabeláž využít i k současnému přenosu dat Gbitové sítě.
- Není nutná drahá nová kabeláž.
- Koncové stanice Digital Devices umožňují konverzi až 24 satelitních transpondérů DVB-S/S2/S2X na až 24 transpondérů DVB-C (v závislosti na modelu a vybavení).
To odpovídá asi 192 SD kanálům, 96 HD kanálům nebo 48 UHD kanálům v dobré kvalitě. Při použití nejlepší technologie příjmu lze přijímat i slabé signály na okraji rozsahu příjmu. - Nízká spotřeba energie ~60 W (při plné konfiguraci) pomáhá výrazně snížit provozní náklady.
- Náš software DDM (Windows, Linux a MAC OS) dokáže na dálku bezpečně spravovat a monitorovat libovolný počet koncových stanic.
- Naše hlavní stanice jsou dodávány v robustní 19" 1RU skříni německé výroby. Malé pouzdro (440 mm x 243,5 mm x 44 mm) lze použít také jako nástěnné pouzdro. Až 6-ti rychlostní řízené ventilátory zajišťují dostatečné chlazení.
- V našich deskách nepoužíváme elektrolytické a tantalové kondenzátory, což je dobré pro životní prostředí a znamená mnohem delší životnost (MTBF 500 000 h a více).

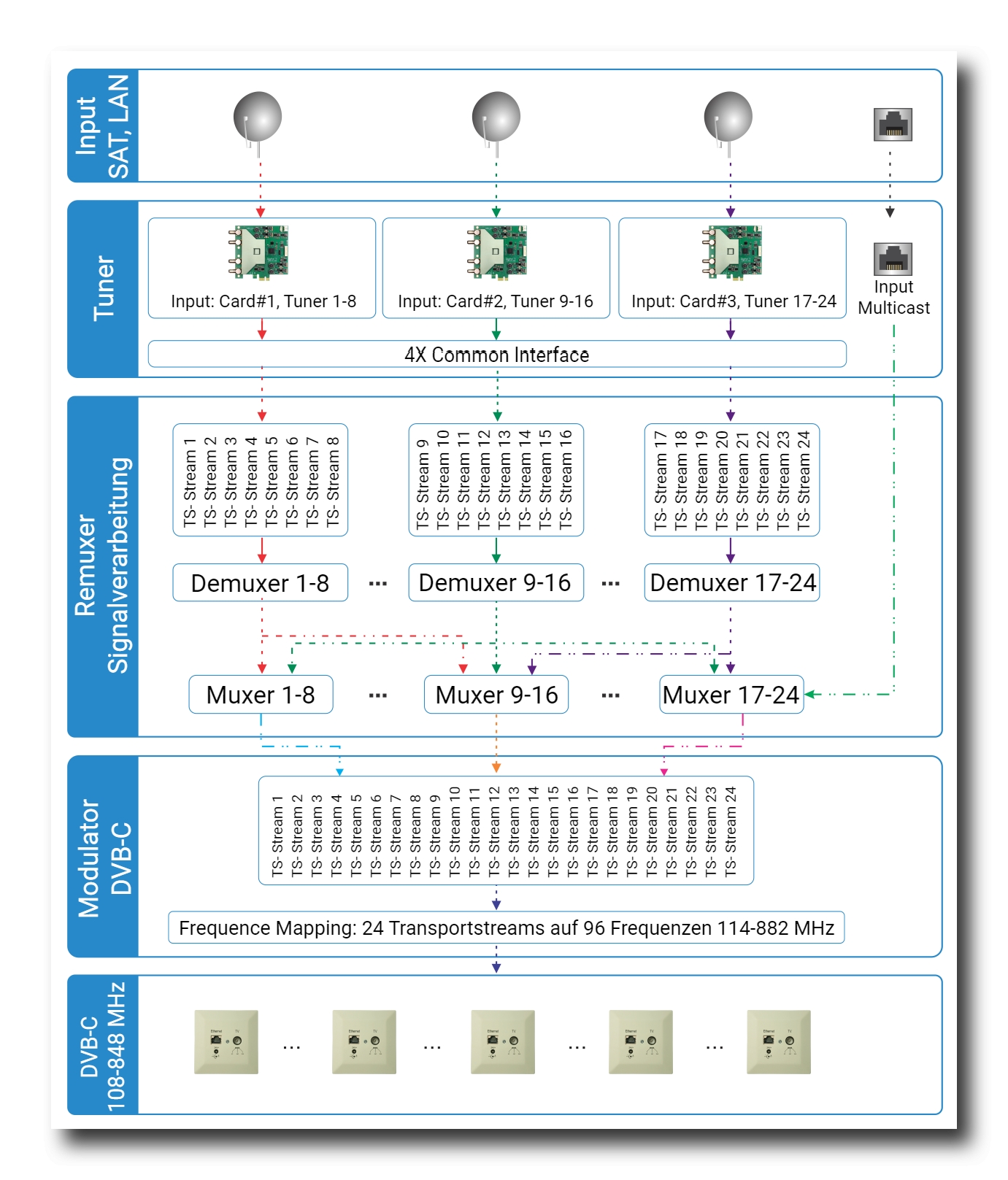

Vstup signálu
- Až tři osmisměrné DVB-S/S2/S2X tunery umožňují současný příjem 24 plných DVBS/S2/S2X transpondérů.
- Při použití Unicable® nebo JESS® lze všech 24 tunerů napájet jedním anténním kabelem.
Zpracování signálu
- Koncová stanice Digital Devices převádí příchozí satelitní transpondéry DVB-S/S2/S2X na kanály DVB-C.
- Jiné zdroje mohou být také dodávány jako unicast/multicast streamy, jako je například hotelová sebeprezentace.

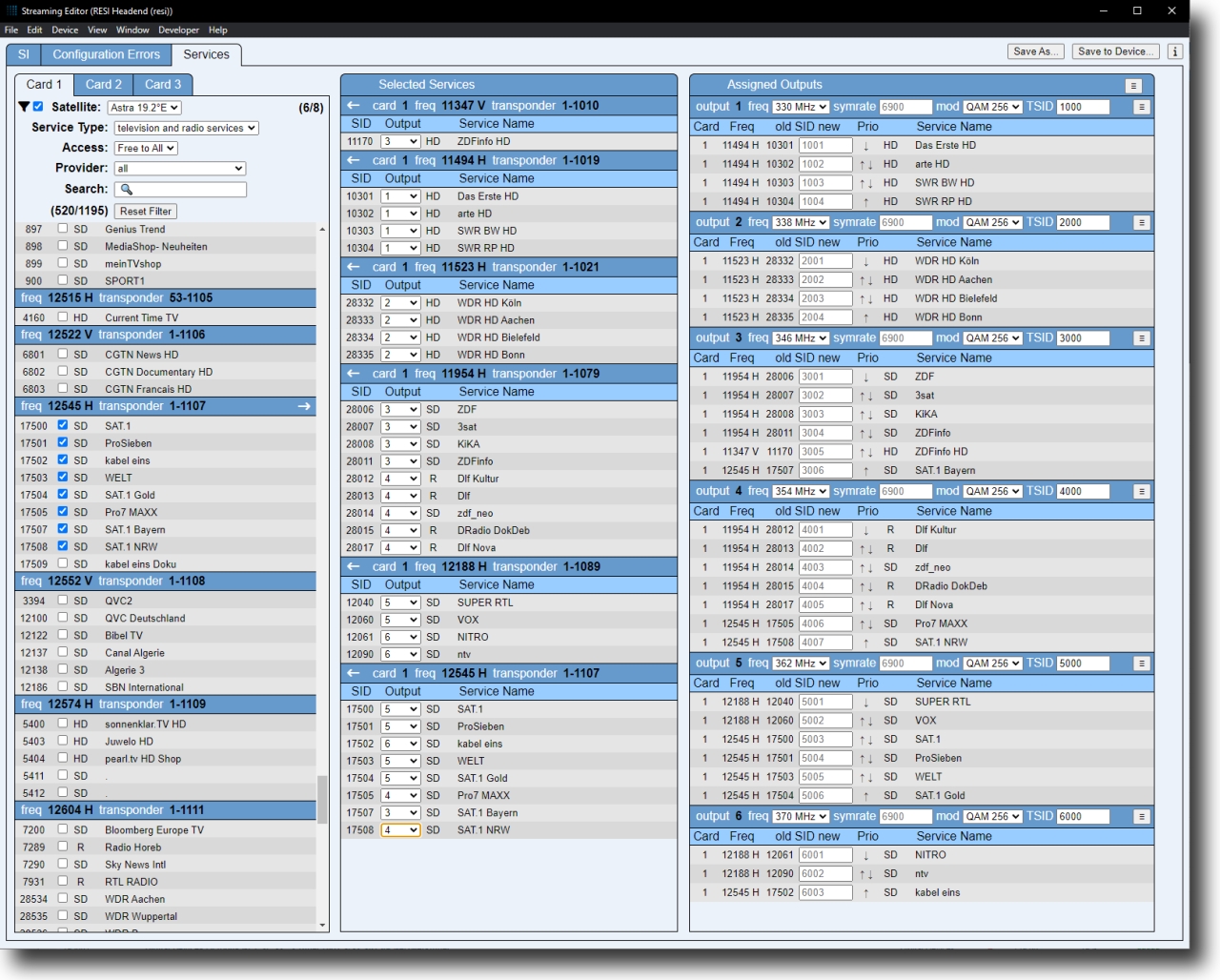

- Prostřednictvím softwaru DDM pro Windows, MAC OS a Linux lze kanály objednávat a překombinovat podle potřeby.
- V závislosti na konfiguraci head-endu lze zpracovávat vstupní signály z 8, 16 nebo 24 tunerů.
- K dispozici jsou také výstupní signály z 8, 16 nebo 24 transpondérů.
- Pro šifrované kanály jsou k dispozici 4 sloty Common Interface.
- Pokud je v systému použito společné rozhraní, mohou být dekódovaná vysílání přiváděna přes toto.
Upozornění: Je třeba dodržovat předpisy poskytovatelů PayTV nebo regionálních veřejnoprávních vysílacích společností.
Výstup signálu
- Rezidenční hlavní stanice Digital Devices vydávají datový tok kompatibilní s DVB-C.
Nově sestavené transpondéry 8/16/24 lze libovolně přiřadit k 96 výstupním frekvencím od 114 - 848 MHz.
Poznámka: naše hlavní stanice neprovádí převod z důvodů energetické účinnosti, výstupní datová rychlost televizní stanice je stejná jako vstupní datová rychlost.
Vhodné zejména pro:
- hotely
- Obytné komplexy
- nemocnice
- Lázeňská střediska
- Bytové domy
- Renovace starých budov
